ADataMatrix10 x 10es el símbolo más pequeño de ECC 200 DataMatrix, que consiste en una rejilla de 10 x 10 utilizada para codificar cantidades muy pequeñas de datos.
Debido a su huella mínima, a menudo alrededor de 1 mm, la DataMatrix10 x 10es ampliamente utilizado en industrias como la aeroespacial, la electrónica y los dispositivos médicos, donde el espacio de marcado es extremadamente limitado.
Sin embargo, este tamaño compacto viene con limitaciones estrictas. Una DataMatrix10 x 10sólo puede almacenar unos pocos caracteres y requiere un control preciso sobre las condiciones de marcado y escaneo.
Esta guía explica su tamaño, límites de capacidad y cuándo es la elección correcta en aplicaciones del mundo real.
¿Qué es una DataMatrix 10 x 10? (Definición y significado práctico)
Una DataMatrix10 x 10es un código de barras 2D compuesto de10 filas x 10 columnas (100 módulos)bajo la norma ECC 200.
Aunque consta de 100 módulos, una parte significativa de ese espacio está reservada para patrones estructurales y corrección de errores. Esto solo deja un área mínima para los datos reales, lo que define fundamentalmente cómo se utiliza el símbolo en la práctica.
En otras palabras, el10 x 10El formato no existe por flexibilidad, sino porlimitaciones espaciales extremas.
DataMatrix 10 x 10 límites de capacidad (lo que realmente puede codificar)
La limitación más importante es la capacidad de datos, y aquí es donde muchas implementaciones fallan.
Aunque el símbolo contiene 100 módulos, solo una pequeña porción está disponible para los datos reales. El resto está reservado para:
• Patrón del buscador (borde en forma de L)
• Patrón de temporización
Corrección de errores (Reed-Solomon, aproximadamente el 25%)
Como resultado, la carga útil utilizable es extremadamente limitada.
Límites prácticos de capacidad:
Según la especificación ECC 200, la capacidad máxima de un10 x 10DataMatrix es:
•Número: 6 dígitos
•Alfanúmero: 3 caracteres
•Binario: 1 byte
Información clave:
A10 x 10DataMatrix no es "pequeño pero flexible".estrictamente limitadoIncluso un solo caracter extra obligará al símbolo a expandirse.
Por ejemplo, intentar codificar "1234567" generará automáticamente una12 x 12 símbolono10 x 10.
Tamaño físico de DataMatrix 10 x 10 (tamaño del módulo y zona silenciosa)
Una vez definidos los datos, la siguiente restricción es el tamaño físico.
Las dimensiones finales dependen delDimensión X (tamaño del módulo). En sistemas de marcado de alta precisión, esto puede bajar hasta 0,1 mm.
Dimensiones físicas típicas:
•Tamaño de la matriz:determinado por el tamaño del módulo (dimensión X), no fijo
•Zona tranquila:al menos 1 ancho de módulo en cada lado
•Total de espacio requerido:depende del tamaño del módulo e incluye la zona silenciosa
Por ejemplo, con un tamaño de módulo de 0,25 mm, un10 x 10DataMatrix sería de aproximadamente 2,5 mm x 2,5 mm (excluyendo la zona silenciosa), y más grande cuando se incluye la zona silenciosa.
Muchos fallos de marcado no son causados por errores de codificación, sino por una zona silenciosa insuficiente o un pobre contraste alrededor del símbolo.
Comparación del tamaño de DataMatrix (10 x 10 vs. símbolos más grandes)
Para decidir si10 x 10es apropiado, ayuda a compararlo con los siguientes niveles de tamaño.
Tamaño | Número máximo | Máximo alfanumérico | Caso de uso típico |
10 x 10 | 6 dígitos | 3 caracteres | Microcomponentes, implantes |
12 x 12 | 10 dígitos | 6 caracteres | Electrónica pequeña |
14 x 14 | 16 dígitos | 10 caracteres | Embalaje farmacéutico |
16 x 16 | 24 dígitos | 16 caracteres | Piezas para automóviles |
Regla práctica:Si tus datos son incluso ligeramente complejos, 10 x 10 generalmente no es la elección correcta.
Cuándo utilizar DataMatrix 10 x 10 (aplicaciones industriales reales)
Debido a sus limitaciones, este símbolo solo se utiliza en escenarios muy específicos.
1. PCB y Microelectrónica
En la fabricación de PCB, el espacio de marcado disponible es extremadamente limitado.Para encajar dentro de una10 x 10símbolo, los fabricantes a menudocomprimir formatos de datos (por ejemplo, codificación base-36).
2. Instrumentos médicos e implantes
Las herramientas quirúrgicas deben sobrevivir a ciclos de esterilización repetidos.Las etiquetas se degradan rápidamente, por lo que se requiere un marcado permanente.
A10 x 10DataMatrix permite la trazabilidadsin afectar la usabilidad o la integridad estructural.
3. Componentes aeroespaciales y de precisión
En la industria aeroespacial, incluso las piezas pequeñas deben ser rastreables.Sin embargo, el marcado no debe debilitar el componente.
Esto crea un caso de uso perfecto para símbolos ultra pequeños.

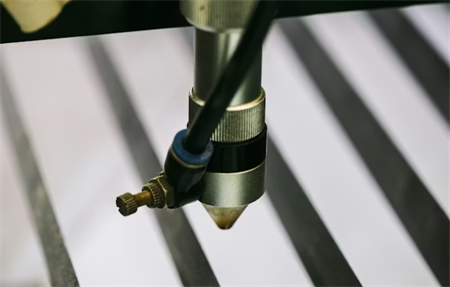

Marcado directo de piezas (DPM): por qué se utiliza 10 x 10
En la mayoría de los casos del mundo real, DataMatrix10 x 10se utiliza enMarcado directo de piezas (DPM).
En lugar de imprimir etiquetas, el código se aplica directamente usando:
• Marcado láser
• Peening de puntos
• Grabado químico
La ventaja es la durabilidad.El trade-off es queLa legibilidad se vuelve mucho más difícil de controlar.
Desafíos de legibilidad (y cómo solucionarlos)
A esta escala, generar el código no es la parte difícil.leerlo de manera fiable.
Los problemas comunes incluyen:
• Reflexión en superficies metálicas
• Bajo contraste después del marcado
• Definición insuficiente del módulo
Soluciones industriales:
• Sistemas de visión industriales (no escáneres de consumo)
•Diluminación para reducir los reflejos
• Parámetros láser optimizados para un alto contraste
Estos son típicamente validados bajo las normas de calidad ISO DPM.
Cómo generar una DataMatrix 10 x 10 correctamente
Para generar con éxito una10 x 10símbolo:
1.Mantenga los datos extremadamente cortos (6 dígitos o menos recomendados)
2.Utilice software de codificación compatible con ECC 200
3.Validar el tamaño del símbolo antes de marcar
4.Lectibilidad de prueba en condiciones reales

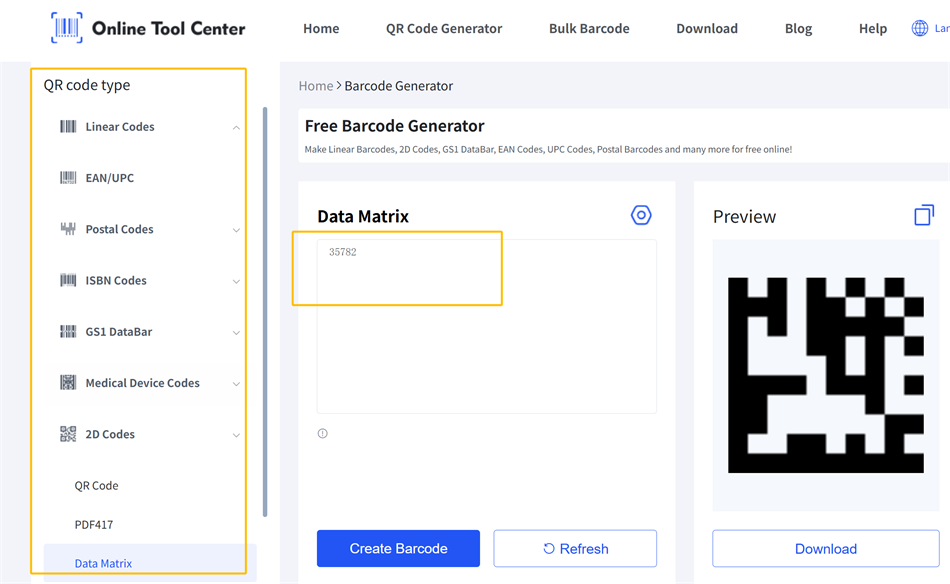

En la práctica, hay muchosGeneradores de códigos de barras 2D gratis en líneaque puede crear rápidamente una DataMatrix 10 x 10. El proceso suele ser sencillo: simplemente introduzca sus datos y la herramienta generará el símbolo automáticamente.
Regla clave:Si sus datos no encajan naturalmente dentro del límite, no lo obligue: use un símbolo más grande en su lugar.
Conclusión: Cuando 10 x 10 es la elección correcta
La DataMatrix10 x 10no es un código de barras de uso general, sino una solución para limitaciones extremas de espacio.
Usado correctamente, permite la trazabilidad en los componentes más pequeños. Usado incorrectamente, a menudo resulta en códigos ilegibles.
En última instancia, el éxito depende menos de generar el símbolo y más de diseñar todo el proceso de marcado y escaneo alrededor de sus limitaciones.
Preguntas frecuentes sobre DataMatrix 10 x 10
Q1: ¿Cuál es el tamaño más pequeño de DataMatrix?
El tamaño más pequeño de ECC 200 DataMatrix comúnmente utilizado es10 x 10.
Q2: Cuántos datos puede un10 x 10 ¿Tienda DataMatrix?
Hasta 6 dígitos numéricos o 3 caracteres alfanuméricos.
Q3: Pueden los teléfonos inteligentes escanear10 x 10 ¿Códigos?
Algunos teléfonos inteligentes pueden escanear códigos DataMatrix, pero para10 x 10La fiabilidad del escaneo de símbolos, especialmente en condiciones de DPM o bajo contraste, a menudo es limitada.
